石墨烯在電子領域應用面臨問題

材料低成本宏量制備高質量石墨烯的瓶頸

要實現石墨烯在電子領域的顛覆性應用，首先要突破石墨烯的制備瓶頸。石墨烯特定工藝的適宜性取決于其具體應用，例如，納米電子對材料有嚴苛的要求，即在單一晶體上的缺陷密度應非常低；對于其他一些應用，例如生物傳感器，則可能需要帶有缺陷的石墨烯；而印刷電子卻允許更低的質量，即較低載流子遷移度的石墨烯。CVD 法正成為制備大面積石墨烯薄膜的理想方法，但需要解決的問題還很多，還需進一步提高材料的電子和光學性能，包括：機械形變、穩定的摻雜，以及開發成本更低、更為可靠的轉移技術。

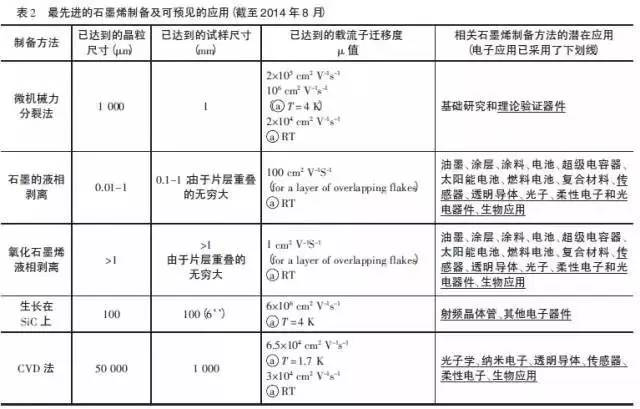

歐盟石墨烯旗艦計劃研究團隊已對截至2014 年8 月最先進的石墨烯制備方法及其可預見的應用匯總，具體如表2 所示。

3.2 在石墨烯中打開所需的能帶隙技術仍處于初期

目前，缺陷較少、結構完整的石墨烯比較容易制得，但大多數情況下，石墨烯的帶隙寬度幾乎為零或者非常小，不能用來制作半導體器件。在石墨烯中打開一個能帶隙，而不影響石墨烯的其他出色性能，例如高電子遷移度，是目前的研發熱點?？茖W(xué)界已采用許多技術克服這一難題：已有科學家們通過石墨烯基底材料誘發打開能帶隙；在h-BN 或h-BN/Ni（111）基底上打開0.5 eV 能帶隙；最新理論證明，可在沉積在氧終止的SiO2 表面上的石墨烯中，打開一個～0.52 eV的能帶隙；科學家們已在生長在SiC 基底上的雙層石墨烯中打開能帶隙；這里不一一列舉。然而，所有這些技術目前都還處于初期，還需要進一步研發。很多具有前景的方法，都會增加石墨烯的缺陷。而且，到目前為止還不能達到大面積的均勻摻雜。

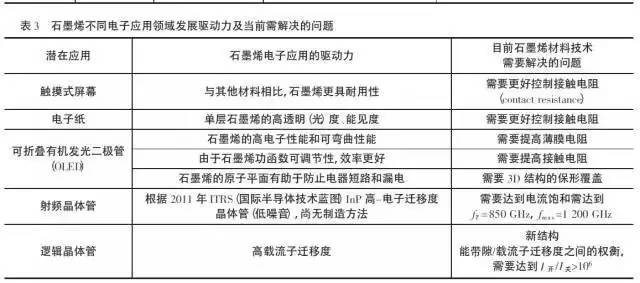

根據歐盟石墨烯旗艦計劃研究團隊對石墨烯用于不同電子領域驅動力、當前石墨烯技術需要解決的主要問題進行了分析
